SC APC ใยแก้วนำแสง Bragg ตะแกรง 1650NM FBG Reflector ความแม่นยำสูง
Place of Origin:จีน
Brand Name:Haiyu Optical
Certification:CE, ISO9001, Rohs
Model Number:HYG-FBG-SC-002
Minimum Order Quantity:1 ชิ้น
ราคา:ต่อรองได้
Payment Terms:L / C, T / T, Wester N Union, MoneyGram, L / C
Supply Ability:1000 ชิ้นต่อวัน
Tags:
Product Details
เน้น:
ไฟเบอร์ออปติกเซนเซอร์แบบตะแกรงแบร็ก
,ลูกกรงตะแกรงแบร็ก
Product Name:
ไฟเบอร์แบร็กตะแกรง
Connector:
SC / APC
Fiber Type:
SMF-28e
Material:
พลาสติกไฟเบอร์ออฟติคัล
Wavelength:
1,650 +/- 5 nm
Operating Temperature:
-25 ~ 65
Accuracy:
0.1%
Application:
ตัวชดเชยการกระจายเซ็นเซอร์ FBG
Product Description
SC APC 1650nm FBG ตัวสะท้อนแสงไฟเบอร์แบร็กตะแกรง
พารามิเตอร์แสง:
| ชิ้น | พารามิเตอร์ | สเปค | หน่วย | หมายเหตุ | |
| 1 | ช่วงความยาวคลื่น | ผ่านวงดนตรี | 1260 ~ 1625 | นาโนเมตร | - |
| แถบสะท้อนแสง | 1,644.5 1,655.5 ~ | นาโนเมตร | - | ||
| 2 | ผ่านวงดนตรี | IL | ≤1.4 | เดซิเบล | @ 1260 ~ 1360 |
| ≤1.4 | เดซิเบล | @ 1460 ~ 1600 | |||
| ≤1.5 | เดซิเบล | @ 1600 ~ 1625 | |||
| ORL | > 35 | เดซิเบล | @ 1260 ~ 1580 | ||
| > 30 | เดซิเบล | @ 1580 ~ 1620 | |||
| > 20 | เดซิเบล | @ 1620 ~ 1625 | |||
| 3 | แถบสะท้อนแสง | IL | > 21 | เดซิเบล | @ ~ 1,644.5 1,655.5 |
| ORL | ≤1.0 | เดซิเบล | @ ~ 1,644.5 1,655.5 | ||
| 4 | PDL | ≤0.4 | เดซิเบล | @ 1260 ~ 1600 | |
| 5 | ระลอก | ≤0.6 | เดซิเบล | @ ~ 1,644.5 1,655.5 | |
| 6 | TDL | ≤0.5 | เดซิเบล | @ 1260 ~ 1600 | |
| 7 | การจัดการพลังงานด้วยแสงสูงสุด | 27 | dBm | - | |
| 8 | เสียบไทม์ส | > 500 | ไทม์ส | - | |
| 9 | เชื่อมต่อ | SC / APC | - | - | |
รายละเอียด:
แผ่นสะท้อนแสง FBG เป็นโครงสร้างตัวเชื่อมต่อชนิด SC มาตรฐานซึ่งบรรจุ FBG พิเศษในปลอกโลหะเซรามิก

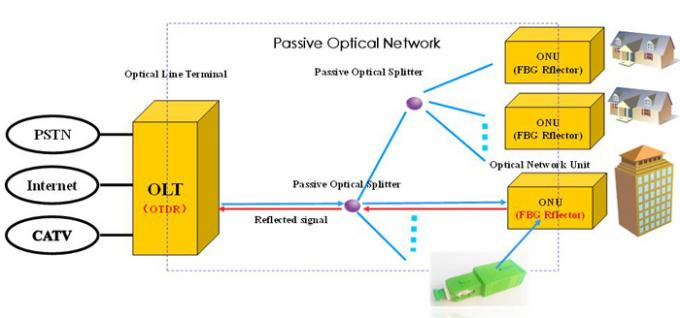

แผ่นสะท้อนแสงไฟเบอร์แบร็กเป็นแถบสะท้อนแสงเฉพาะราคาประหยัดที่ติดตั้งที่ด้านเครือข่ายออปติคัล (ONU) มันสามารถสะท้อนแสงพัลส์ (1650 +/- 5 nm) จาก OTDR ที่ด้านไฟเบอร์ไลน์เทอร์มินัล (OLT) ด้านข้างเกือบ 100% ในขณะที่แถบการทำงานของเครือข่ายออปติคัลแบบพาสซีฟ (PON) จะส่งสัญญาณตามปกติ OTDR สามารถตรวจสอบว่าสายใยแก้วนำแสงเป็นปกติหรือไม่โดยการตรวจจับสัญญาณที่สะท้อนโดยตัวสะท้อนแสงตะแกรงไฟเบอร์ เมื่อสัญญาณสะท้อนกลับต่ำกว่าค่าปกติการสูญเสียเส้นใหญ่เกินไป เมื่อค่าการสะท้อนกลับเป็น 0 สายไฟเบอร์ออปติกแตกดังนั้นเราสามารถรักษาสายไฟเบอร์ในเวลาโดยการตรวจสอบแบบเรียลไทม์ของสายไฟเบอร์
การประยุกต์ใช้:
การตรวจจับและบำรุงรักษาสายออปติคอลเครือข่ายแบบพาสซีฟ (นำไปใช้กับ FTTx)
ลักษณะ:
●เสถียรภาพและความน่าเชื่อถือสูง
●การตรวจจับแบบเรียลไทม์ระยะไกล
●การสูญเสียการแทรกต่ำ
●เชื่อมต่อได้ง่ายสำหรับโครงสร้างอะแดปเตอร์
●สอดคล้องกับ Telcordia GR-326-CORE, Telcordia GR-1221-CORE
●สอดคล้องกับ RoHS
โครงสร้าง:

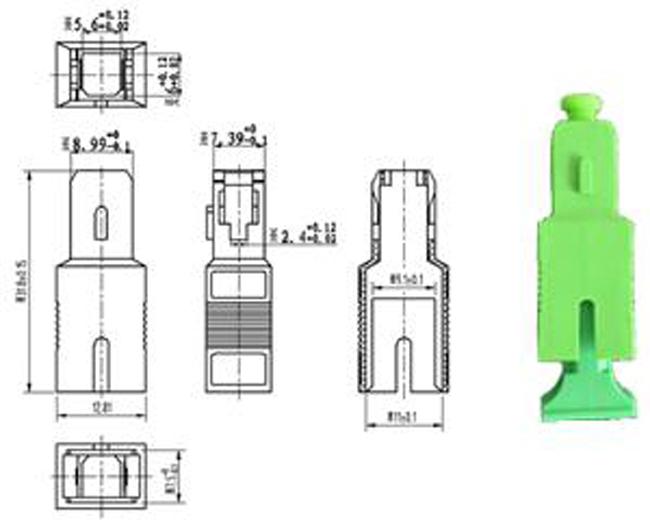

แผ่นสะท้อนแสง FBG ใช้โครงสร้างตัวเชื่อมต่อ SC มาตรฐานและขนาดภายนอกมีดังนี้:
W orking / สภาวะการเก็บรักษา:
| พารามิเตอร์ | สเปค | หน่วย |
| อุณหภูมิในการทำงาน | -25 ~ +65 | ° C |
| ความชื้นในการทำงาน | 5 ~ 95 | % RH |
| อุณหภูมิการเก็บรักษา | -40 ~ +85 | ° C |
| การเก็บรักษาความชื้น | 5 ~ 95 | % RH |
